SHステンレスカウンター設計製作ガイドライン

SHセミオーダーワークトップ設計製作ガイドライン

ご覧いただけない場合はこちら(PDFダウンロード)

追加・補足説明
追加情報お問合せ
板材の巾について

ステンレス板材は表面仕上げによって定尺サイズが異なります。
カウンター製作可能寸法は定尺巾マイナス±10mmでお考え下さい。

  • 銀河エンボス:定尺巾760mm
  • 市松エンボス:定尺巾760mm

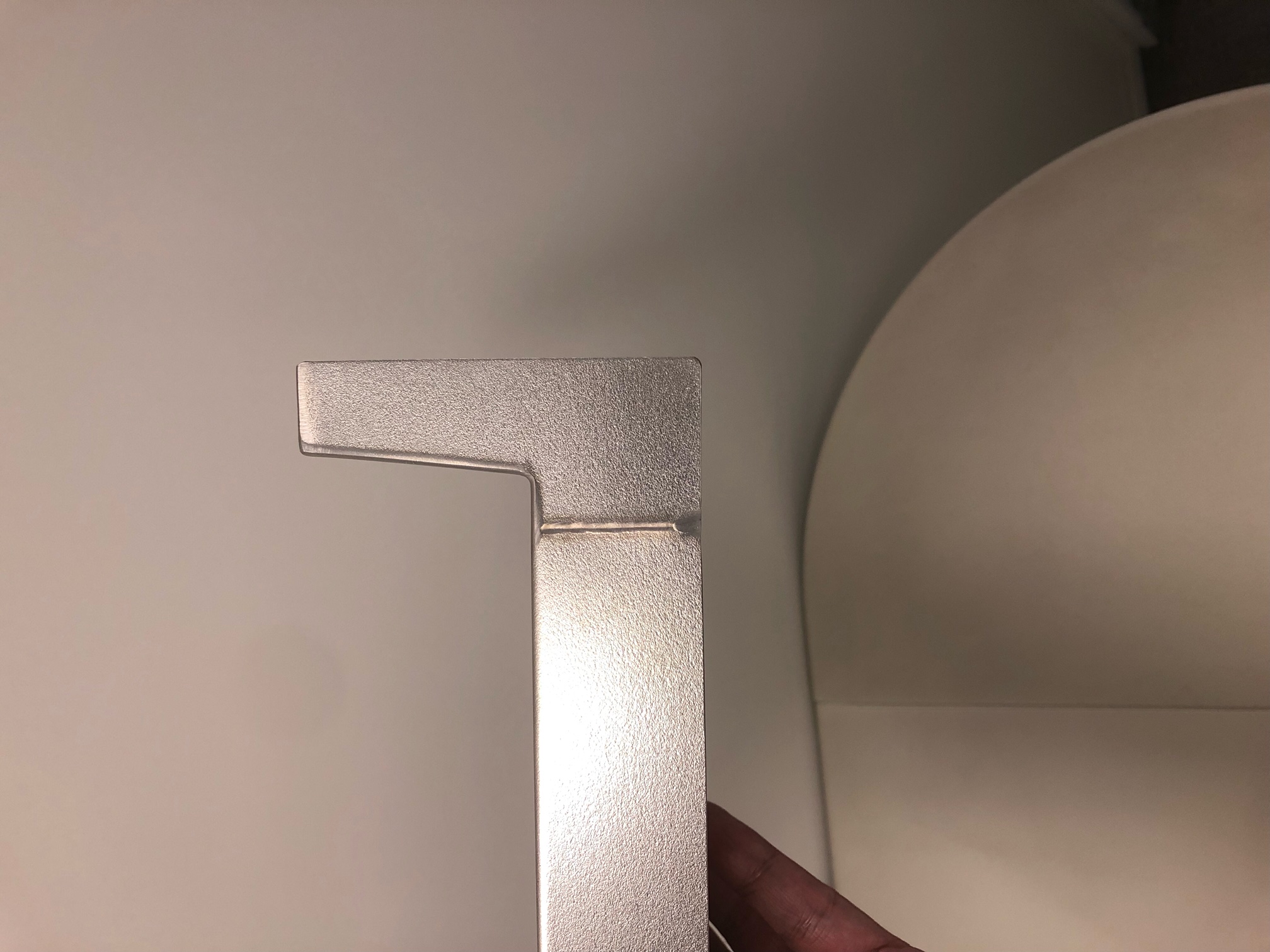

    ※エンボスの場合、バックガード等のピース溶接部分は型が途切れます。参考写真はこちら
  • ヘアーライン:(コイル定尺巾1000mm)(切板4巾は±1219mm)(※1)
  • バイブレーション:(切板4巾は±1219mm)(※1)
    (※1)特切板5巾±1524mmもお選びいただけます
各部寸法について

カウンターサイズについて

・前垂れ・小口の高さはシンク付きカウンターの場合、H11~H45でご指定可能です。
・前垂れH11㎜の場合折り返し可能寸法8~10㎜(巻き込み不可)です。
・前垂れ巻き込み(折上げ)の場合、前垂れH15~、折り返し10㎜以上、折上げ8㎜です。H25の場合折り返し最大18㎜巻き込みH8㎜です。
・IB/IKシンクはD600未満カウンターでは取り付け不可、GBシンクはD630未満カウンターで取り付け不可です。
・BGが無いL型一体タイプは製造上の問題で板厚が1.2mmとなります。
・D900以上で合板9㎜(H11)の場合はT1.2㎜で製作するため割高になります。
・天板の折下げ(角タイプ)は約2R程度です。
・SHセミオーダーでは最大間口W3900以内です。W3900より大きいカウンターはフルオーダーの場合、高額にはなりますが製作可能な場合がございますのでお問い合わせください。

L型ステンレスワークトップ

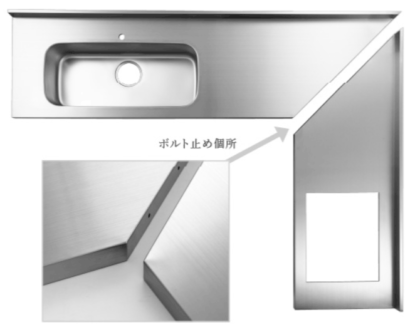

L型ワークトップボルトジョイントタイプ

L型(溶接)一体カウンター
 L型一体カウンターの「製作最大寸法」は長辺3600㎜、短辺2100㎜まで、奥行きはD800が最大ですが配送上最大寸法」は長返2700㎜、短辺1800㎜です。それ以外は都度ご相談ください。
L型ボルトジョイントカウンター
 L型ボルトジョイントカウンターは各辺の製作寸法は大きくできます。奥行は同一寸法のみ製作可能です。

シンクコンロ配置について

・スクエアシンク(JSL・JSM・JSN)の場合、前後・脇の空き寸法は70~75mm確保するようにして下さい。
・ノーマルシンクの場合前後・脇の空き45mm~、450S・グルメ・デッキシンクの場合60mm~です。
・シンク、コンロ脇寸法が約45mm以下の場合、裏打ち合板の貼付けが困難になり、天板部の歪みが大きくなります。最低45mm以上で設計してください。
・L型カウンターでシンク位置はコーナーからシンク脇100㎜以上必要です。

水返し(リブ)加工について

・L型カウンターで前垂れ水返し加工対応可能となりました。
・3mm水返し加工の最小寸法:W1000XD590(Ⅾ540)
・D590の全周リブは天板D700までが製造可能範囲です。
・シンク周り15㎜深絞り加工は中央配置のみ、スタンダードシンク使用時のみ可能です。
・サイドガードがある場合、前垂れH14以下の場合の前垂れ水返しは加工は不可です。
・JSスクエアシンク設置時の全周水返しは不可、前垂れ水返しのみ可能です。

水栓穴位置について

・JSシンクの場合フランジ巾が広いためシンク縁より最低50mmを水栓穴芯として下さい。その他アンダーシンクはフランジ巾が15mmですのでシンク縁から40mm以上で水栓外形寸法や吐水口位置を勘案してお決めください。

配送について

・W3000やD900以上の大型カウンターはチャーター便(4T車 全長8600㎜×全幅2490㎜×全高2680㎜)での配送となります。(都度見積)原則午前着指定での出荷です。
午後のご指定は往復扱いとなることから高額になりますので、午前着にて荷受けご調整をお願い致します。※荷受け必須・再配達別途
・【重要:配送会社4T車進入不可判断の場合、支店引き渡しまたは配送会社指定場所でのお引き取りをお願い致します。】
配送管理会社判断 配達不可となる例(※SHセミオーダー製品独自の配送基準のため他製品では適用されません)
・車両Uターン不可の道幅 ・近隣住民様からのクレームとなる可能性のある住宅街 ・交通量の多い大通り沿い ・配送実績のない地域 など
・路線便で出荷可能なカウンターについては時間指定不可、配送追跡にて荷受けご調整をお願い致します。
・バックガードや前垂れ、サイドガードがH100以上の場合は原則チャーター便となります。

会員の方はこちらからでも見積依頼可能です。カウンターなど製作物は見積依頼シートや図面を添付してください。
