KOHLER 排水部品 N-204 横引(KIT)取付方法

KIT専用排水部品の取付方法

コーラーKOHLERシンク専用KIT排水部品セット

KOHLER KIT専用排水部品セット

セット内容:1-1/2キッチンエルボ・1-1/2エルボ用三角パッキン・1-1/2エルボ用ポリパッキン・1-1/2エルボ用ナット・L型エルボKIT(ナット、パッキン付)・Nトラップセット・ジャバラ管Φ30 L=600(手締めナット付)

コーラーKIT排水部品取付方法02
取付手順1

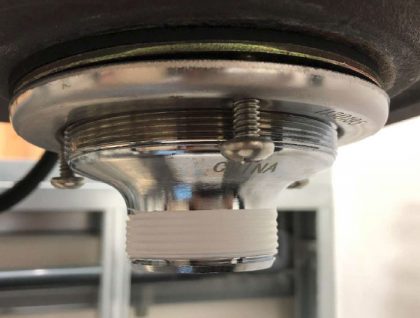

ディオストレーナー(K-8799-**)にシールテープを反時計回りに5〜7周程度巻き付けます。※配管内にシールテープが混入する原因となる為、写真のようにネジ山1つ分残して巻き付けるます。

コーラーKIT排水部品取付方法03
取付手順2

エルボーをディオストレーナーへ取り付けます。※最後に配管の位置と合わせて向きを調整出来るように最後まで締めこまないよう注意してください。

コーラーKIT排水部品取付方法04
取付手順3

エルボーとL型エルボー、Nトラップ、ジャバラホースを接続します。

コーラーKIT排水部品取付方法05
取付手順4

エルボーを反時計回り方向へ回転させて向きを調整します。※漏水の原因となる為、時計回り方向へは回さないでください。
最後にジャバラホースを排水管へ接続します。
※防臭キャップ等必要な場合は別途ご用意ください。

N-204セット

【施工店様へお願い】
商品設置後は排水末端部を閉鎖し、シンクへ水を溜め、トラップや排水管接続部からの漏水が無い事を必ず確認してください。(10分間程度)
確認を怠り、漏水が発生した場合は保証期間内であっても保証の対象外とさせていただきますのでご注意ください。
