KOHLER オーバーシンクの取付方法

アンダーシンクの取付方法はこちら

KOHLER コーラー社製オーバーシンクの取付方法です。共通ガイドですのでシンクにより下記記載が該当しない場合がありますので予めご了承下さい。

KOHLERコーラーオーバーシンク取付方法01
1.型紙(テンプレート)を置き、蛇口の穴の位置と合わせます。(コーラー製品には型紙が付属しています。)※必ず現品確認の上カウンター穴開けを行ってください。
KOHLERコーラーオーバーシンク取付方法02
2.型紙のシンク開口ラインに沿ってなぞるように型紙を切り取ります。
KOHLERコーラーオーバーシンク取付方法03

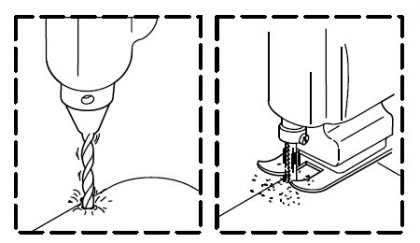

3.ドリルで先穴を開け、内側の線に沿ってカウンタートップの開口部をジグソーで切ります。
KOHLERコーラーオーバーシンク取付方法04

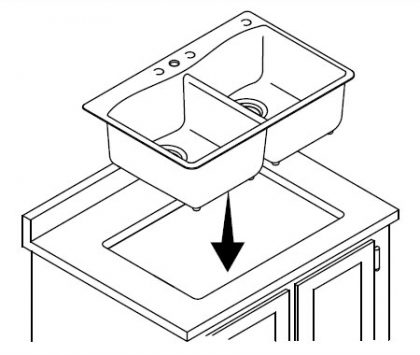

4.ぴったりはまるよう、必要に応じて開口部のカットを調節します。
KOHLERコーラーオーバーシンク取付方法05

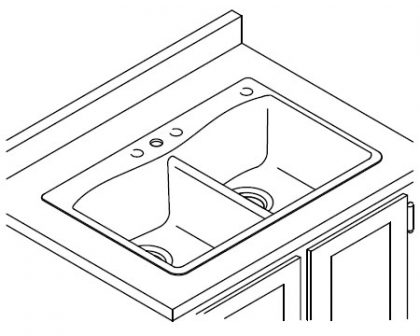

5.シンクを設置し、蛇口や付属品の穴(ノックアウト)(※1)と合わせます。(※1:通常は必要ありません)
KOHLERコーラーオーバーシンク取付方法06

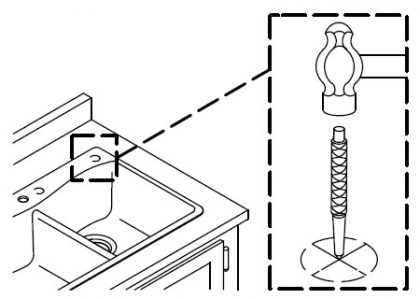

6.シンク上面のノックアウト(※1)の中心にパンチ(釘)をさし、ハンマーで打ちます。(※1:通常は必要ありません)
KOHLERコーラーオーバーシンク取付方法07

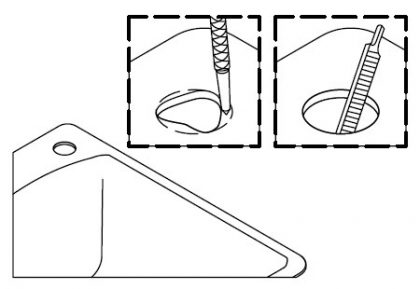

7.ノックアウト(※1)穴は必要に応じて、パンチを使って穴を削り大きくします。(※1:通常は必要ありません)
KOHLERコーラーオーバーシンク取付方法08

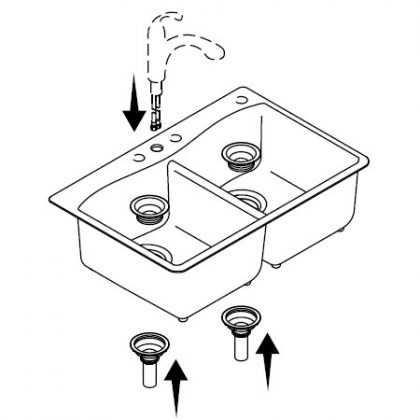

8.排水部品と蛇口を設置します。
KOHLERコーラーオーバーシンク取付方法09

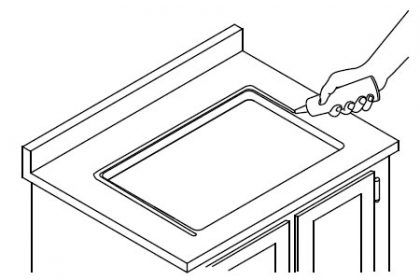

9.シンクを一度取り出し、シンク開口部に100%シリコンのシーラントを付け接着します。
切れ目なく薄くつけるようにしてください。
KOHLERコーラーオーバーシンク取付方法10

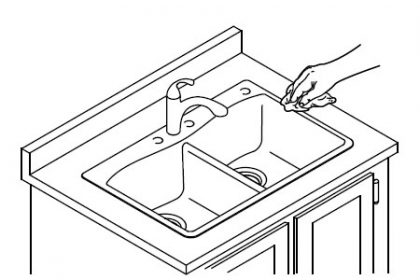

10.シンクを再度設置し、余分なシーラントをふき取ります。

KIT専用排水部品の取付方法

コーラーKOHLERシンク専用KIT排水部品セット

KOHLER KIT専用排水部品セット

セット内容:1-1/2キッチンエルボ・1-1/2エルボ用三角パッキン・1-1/2エルボ用ポリパッキン・1-1/2エルボ用ナット・L型エルボKIT(ナット、パッキン付)・Nトラップセット・ジャバラ管Φ30 L=600(手締めナット付)

コーラーKIT排水部品取付方法02
取付手順1

ディオストレーナー(K-8799-**)にシールテープを反時計回りに5〜7周程度巻き付けます。※配管内にシールテープが混入する原因となる為、写真のようにネジ山1つ分残して巻き付けるます。

コーラーKIT排水部品取付方法03
取付手順2

エルボーをディオストレーナーへ取り付けます。※最後に配管の位置と合わせて向きを調整出来るように最後まで締めこまないよう注意してください。

コーラーKIT排水部品取付方法04
取付手順3

エルボーとL型エルボー、Nトラップ、ジャバラホースを接続します。

コーラーKIT排水部品取付方法05
取付手順4

エルボーを反時計回り方向へ回転させて向きを調整します。※漏水の原因となる為、時計回り方向へは回さないでください。
最後にジャバラホースを排水管へ接続します。
※防臭キャップ等必要な場合は別途ご用意ください。

【施工店様へお願い】
商品設置後は排水末端部を閉鎖し、シンクへ水を溜め、トラップや排水管接続部からの漏水が無い事を必ず確認してください。(10分間程度)
確認を怠り、漏水が発生した場合は保証期間内であっても保証の対象外とさせていただきますのでご注意ください。

KOHLER 設置説明書 KOHLER(日本語)

オーバーシンクの取付方法(KOHLER)

KOHLERのYouTube動画です。英語ですが作業イメージはつかめるかもしれません。オーバーシンクは海外ではトップマウントシンクやドロップインシンクと呼ばれています。
