SHオーバーシンクの取付方法

SHオーバーシンクPK金具

ワークトップにシンク取付用の開口を設けオーバーシンクをカウンターの上からかぶせてシンクを取付けます。止め金具(PS金具)でカウンターとシンクを引寄せます。

取付方法と手順

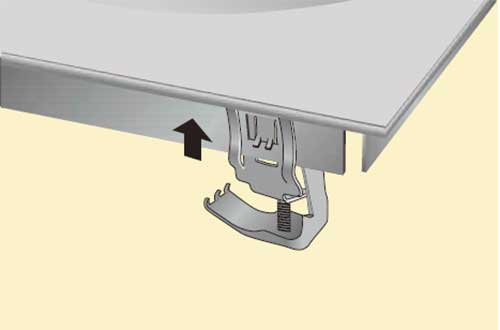

(1)止め金具をブラケット穴にセットする
(2)止め金具のツメを90°回転させプラスドライバーで締め付けます。
※対応カウンター厚30~35mmです。それ以上厚い場合はシンク廻りのカウンター厚さを調整加工して取り付けてください。

SHシンクオーバーマウント

PSSオーバーシンクは天板形状が2種類あります。金型プレス加工によるPSS-635・PSS-800・PZ-1030(水返し付タイプ・BA仕上)とその他に水返しの無いヘミング(への字)加工のHLヘアーライン天板です。取付金具(PK金具)は同じですがブラケット位置はシンクにより異なる場合がありますので各シンク寸法図をご確認ください。シンク開口型紙の用意はございません。なお、カウンター穴開けはシンク現物確認の上お願いします。
