デッキタイプシンク一覧

4月 26th, 2011 Posted in デッキ

ステンレスシンクのデッキ部分にキッチン水栓を取付けるデッキタイプのキッチンシンクです。
ポケット付や段シンクタイプもあります。

【オーバーシンク】

デッキタイプ【オーバーシンク】

品番	WｘDｘH
SK-510S(G353) 排水部品 G-118 G-523 G-532	780Ｘ510Ｘ220	ＤＸＦ	PDF
HLm／m530-345S 排水部品 S-SA（ジャバラ） S-SB（直管）	530Ｘ345Ｘ154	DXF	PDF
HLm／m530-450S 排水部品 S-SOA（ジャバラ） S-SOB（直管）	530Ｘ450Ｘ199	DXF	PDF
YME600-530S 排水部品 S-A（ジャバラ） S-B（直管）	600Ｘ530Ｘ194	DXF	PDF
HLm／m635-530S 排水部品 S-A（ジャバラ） S-B（直管）	635Ｘ530Ｘ199	DXF	PDF
PSS-635　排水部品 SBK（ジャバラ）	635Ｘ550Ｘ200	ＤＸＦ	PDF
YME720-590S-POR 排水部品　 S-POA（ジャバラ） S-POB（直管）	720Ｘ590Ｘ190	DXF	PDF

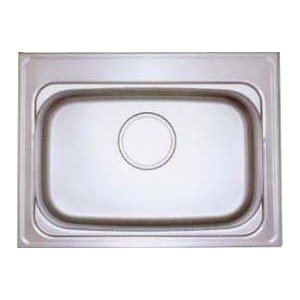

HLm／m750-565S 排水部品　 S-A（ジャバラ） S-B（直管）	750Ｘ565Ｘ199	DXF	PDF
PSS-800　排水部品　 SBK（ジャバラ）	800Ｘ550Ｘ200	ＤＸＦ	PDF
YME800-530S 排水部品　 S-A（ジャバラ） S-B（直管）	800Ｘ530Ｘ194	DXF	PDF
A1m／m850-530S 排水部品　 S-A（ジャバラ） S-B（直管）	850Ｘ530Ｘ199	DXF	PDF
HLm／m850-530S 排水部品　 S-A（ジャバラ） S-B（直管）	850Ｘ530Ｘ199	DXF	PDF
TBK860-510S 排水部品　 S-A（ジャバラ） S-B（直管）	860Ｘ510Ｘ215	ＤＸＦ	PDF
SK-510J(G351) 排水部品 G-118 G-523 G-532	860(W)Ｘ510(D)Ｘ220(H)	ＤＸＦ	PDF
YME870-590S-POR 排水部品　 S-POA（ジャバラ） S-POB（直管）	870Ｘ590Ｘ200	DXF	PDF

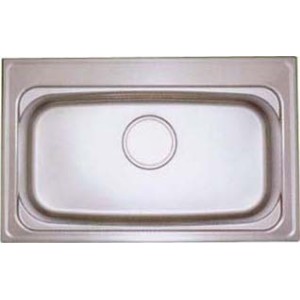

HLm／m900-565S 排水部品　 S-A（ジャバラ） S-B（直管）	900Ｘ565Ｘ199	DXF	PDF
YME1020-590S-POR 排水部品　 S-POA（ジャバラ） S-POB（直管）	1020Ｘ590Ｘ200	DXF	PDF
PZ-1030 排水部品　 SBK（ジャバラ）	1030Ｘ530Ｘ200	ＤＸＦ	PDF
HLm／m1050-565S 排水部品　 S-A（ジャバラ） S-B（直管）	1050Ｘ565Ｘ199	DXF	PDF
A1m／m1070-530S 排水部品　 S-A（ジャバラ） S-B（直管）	1070Ｘ530Ｘ199	DXF	PDF
HLm／m1070-530S 排水部品　 S-A（ジャバラ） S-B（直管）	1070Ｘ530Ｘ199	ＤＸＦ	PDF
SK-510Y(G355) 排水部品 G-118 G-523 G-532	1100(W)Ｘ510(D)Ｘ220(H)	ＤＸＦ	PDF
VO-7　排水部品　 BK-P1N（ジャバラ） COMOカラーシンク対応	750Ｘ515Ｘ210	DXF	PDF

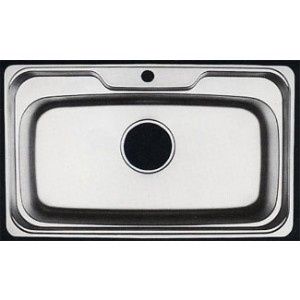

VO-8　排水部品　 BK-P1N（ジャバラ） COMOカラーシンク対応	850Ｘ515Ｘ210	DXF	PDF
GO-6L/R 排水部品　 BK-P1N（ジャバラ）	700Ｘ558Ｘ208		PDF
GO-8C 排水部品　 BK-P1N（ジャバラ）	840Ｘ558Ｘ208		PDF
GO-8L/R 排水部品　 BK-P1N（ジャバラ）	840Ｘ558Ｘ208		PDF
PSS-800　排水部品　 SBK（ジャバラ）	800Ｘ550Ｘ200	ＤＸＦ	PDF

【アンダーシンク】

デッキタイプ【アンダーシンク】

キッチン水栓を取り付けるためのデッキ（縁）を設けたタイプです。水栓用の穴は現場でホルソーで開けることも可能ですが、傷などを防ぐ意味でも工場で開ける方が良いでしょう。事前にお使いになる水栓の穴径と開口位置の指定が必要です。

品番	WｘDｘH
アンダーシンク　 V-7 排水部品　BK-P1N（ジャバラ） COMOカラーシンク対応	750X515X210	DXF	PDF
アンダーシンク　 V-8 排水部品　BK-P1N（ジャバラ）　 COMOカラーシンク対応	850X515X210	DXF	PDF

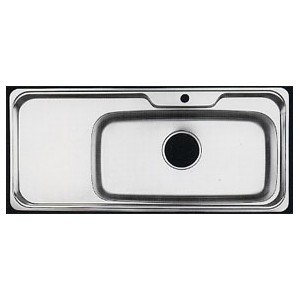

アンダーシンク V-11 L／R 排水部品　 BK-P1N（ジャバラ）	1150X515X205	DXF	PDF
G-6L/R 排水部品　 BK-P1N（ジャバラ）	700Ｘ558Ｘ208		PDF
G-8C 排水部品　 BK-P1N（ジャバラ）	840Ｘ558Ｘ208		PDF
G-8L/R 排水部品　 BK-P1N（ジャバラ）	840Ｘ558Ｘ208		PDF
アンダーシンク PRS650-520OFL／R 排水部品　 S-OA（ジャバラ） S-OB（直管）	680Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS650-520L／R 排水部品　 S-A（ジャバラ） S-B（直管）	680Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS650-520POL／R 排水部品　 S-POA（ジャバラ） S-POB（直管）	680Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS650-520HC 排水部品　 S-A（ジャバラ） S-B（直管）	680Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS800-520POL／R 排水部品　 S-POA（ジャバラ） S-POB（直管）	830Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS800-520OFL／R 排水部品　 S-POA（ジャバラ） S-POB（直管）	830Ｘ470Ｘ197	DXF	PDF
アンダーシンク PRS800-520L／R 排水部品　 S-A（ジャバラ） S-B（直管） COMOカラーシンク対応	830Ｘ470Ｘ197	DXF	PDF
アンダーシンク PRS800-520HC 排水部品　 S-A（ジャバラ） S-B（直管）	830Ｘ550Ｘ197	DXF	PDF

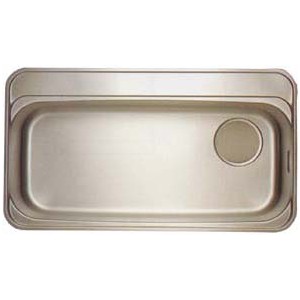

アンダーシンク PRS950-520OFL／R 排水部品　 S-OA（ジャバラ） S-OB（直管）	980Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS950-520L／R 排水部品　 S-A（ジャバラ） S-B（直管） COMOカラーシンク対応	980Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS950-520POL／R 排水部品　 S-POA（ジャバラ） S-POB（直管）	980Ｘ550Ｘ197	DXF	PDF
アンダーシンク PRS950-520HC 排水部品　 S-A（ジャバラ） S-B（直管）	980Ｘ550Ｘ197	DXF	PDF
アンダーシンク G-109L（R) (PRS650-520L・R）排水部品セット	680Ｘ550Ｘ200		ＰＤＦ
アンダーシンク G-201 排水部品セット	770×500×220		ＰＤＦ

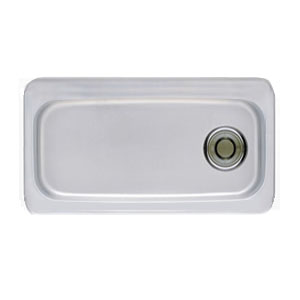

アンダーシンク G-308 排水部品セット	1030X555X210		ＰＤＦ

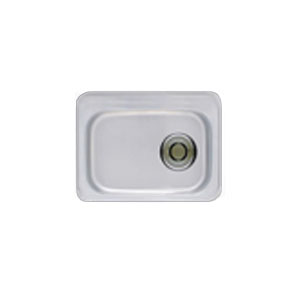

アンダーシンク G-310 排水部品セット	640X540X125

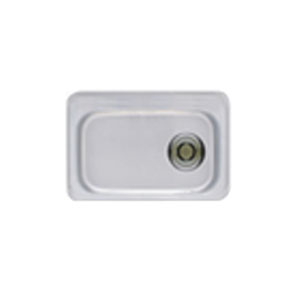

アンダーシンク G-312 排水部品セット	790X555X125
アンダーシンク T-901L（R) (PRS800-520LR）排水部品セット	980Ｘ550Ｘ200	DXF	PDF
アンダーシンク T-902L（R) (PRS950-520L・R 排水部品セット	834Ｘ554Ｘ197	DXF	PDF
